背景

Blockbench 的 UV 处理在某些场景下比较反直觉，且难以在游戏渲染中稳定、准确地复现。 自 YSM 2.2.2 以来，该问题在多个版本中以不同形式出现。

YSM 2.6.0 再次对 UV 处理进行了修复与调整，并发布本规范，用于约束建模过程中容易导致渲染异常的操作。

受影响的 UV

• UV 尺寸为 0（最常见问题）
• UV 坐标或尺寸不是 UV 单位的整数倍（有小数、对不齐等）
• 箱型 UV 由于块尺寸原因，出现了过小的 UV 尺寸（尺寸在 0-1 之间）

适用范围

• 本规范仅适用于 YSM 2.6.0 及以上版本。

• 本次改动仅影响：

  • 2.2.1 及之前版本导出的加密模型
  • 2.6.0 及之后导出的加密模型
  • 所有未加密模型

其他版本的加密模型仍保持旧的处理方式。

• 若模型严格遵守本规范，但游戏内渲染仍与 Blockbench 显示不一致，则该情况统一视为模组 BUG。
  请直接在 GitHub 问题反馈处 提交反馈。

• 若模型明确违反本规范，但游戏内渲染“恰好正确”（无论符合你的预期还是符合 Blockbench 的预期），仍建议修正违规部分。
  因为后续版本不会特意兼容这种“侥幸正确”的行为；模型可能在未来版本出现渲染问题，且此类问题不属于 YSM 的修复范围。

基本概念

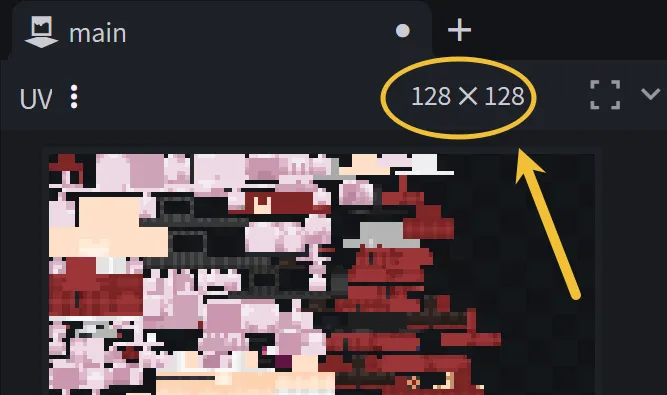

设定分辨率

UV 窗口右上角显示的分辨率。

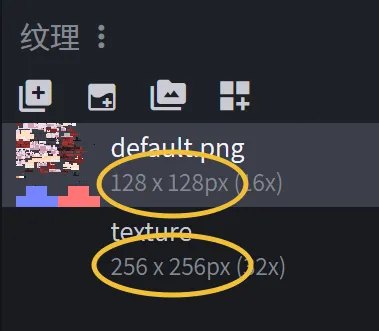

实际分辨率

纹理窗口中该纹理实际显示的分辨率。

UV 单位

UV 单位 = 设定分辨率 / 实际分辨率。

例如：设定分辨率为 128、实际分辨率为 256，则 UV 单位 = 128 / 256 = 0.5。

UV 坐标与尺寸

对于面积不为 0 的面：其 UV 的坐标与尺寸必须是 UV 单位的整数倍。

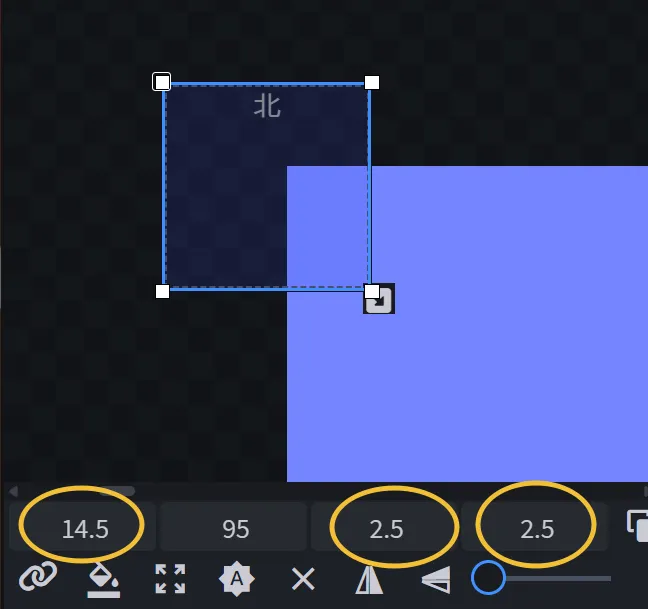

例如：当 UV 单位为 1 时，下图这种情况是错误的：

当 UV 单位为 0.5 时，上述情况则是正确的。

UV 最小尺寸

注意

对于面积不为 0 的面：其 UV 尺寸的绝对值不得小于 1 个 UV 单位，也不得为 0。

该规则分为箱型 UV与逐面 UV两种情况。

① 箱型 UV

箱型 UV 的尺寸无法手动指定，而是由块（Cube）的尺寸计算。 在少数情况下，计算结果可能为 0，从而导致渲染异常。

注意

对于使用箱型 UV 的块：

• 若某个轴的尺寸为 0，则该轴对应的面面积为 0（可存在）。
• 若某个面面积 不为 0，则参与该面的两个轴尺寸都必须满足：绝对值 ≥ 1。

注意：

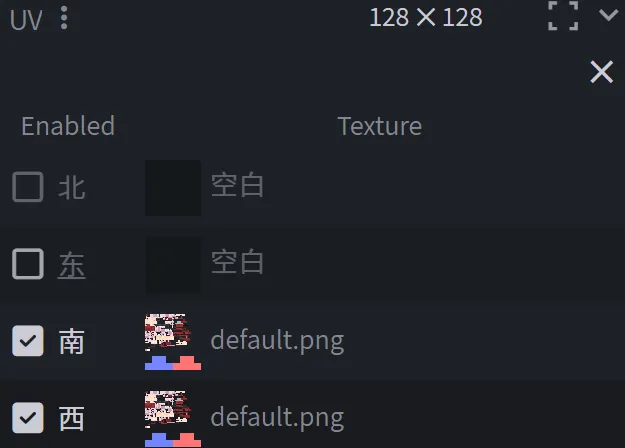

• 为了规避其他因素导致的渲染异常，将尺寸设为 0.0001 这类“接近 0 的正数”在技术上可以通过校验，但不推荐。 因为面积趋近于 0 的面仍会参与渲染，产生不必要的性能开销。 更推荐改用逐面 UV，并手动移除不需要渲染的面。



• 如果需要小于 1 的块（包括负尺寸）来实现效果，可以使用尺寸大于 1 的块 + 负膨胀值的方式实现； 或改用逐面 UV，手动设置满足规范的 UV 尺寸，此时块尺寸不再受上述限制。

② 逐面 UV

对于使用逐面 UV 的块，只需确保每个面都满足本节中的最小尺寸要求即可。

另外：若将“尺寸小于 1 的箱型 UV 块”转换为逐面 UV，Blockbench 可能会把部分面的 UV 尺寸自动设置为 0。 这属于违规情况，需要手动修正。

工具

如果你的模型中已经存在大量UV 尺寸为 0 的面或不满足要求的箱型 UV 块，手动修正可能较繁琐。
你可以下载并使用下方工具 UV0Fixer 自动修复。

使用前请仔细阅读压缩包内的说明文档。

UV0Fixer_v0.3.zip1.04 MB
